商品の詳細:
|
| カテゴリー: | 多軸センサー | 容量: | X:50/100/200/300/500; Y:50/100/200/300/500; Z:50/100/200/300/500/1000 |
|---|---|---|---|
| 定格出力: | ≈1.0mV/V | 素材: | 合金鋼 |
| 保護クラス: | IP66 | ||
| ハイライト: | 多成分三軸ロードセル、合金鋼三軸ロードセル,Alloy Steel Triaxial Load Cell |
||
特徴

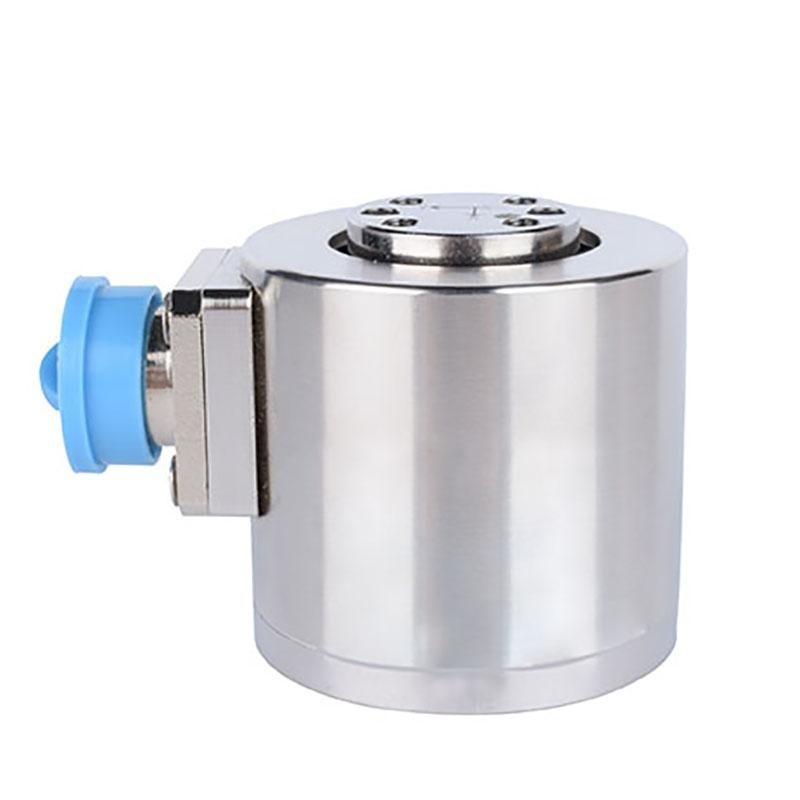

三軸ロードセル 多成分トランスデューサ FA703 は、各軸で張力と圧縮力の両方の測定をサポートします。3 軸力センサーには、複数のひずみゲージ ブリッジが装備されています。多成分トランスデューサにより、最大 3 つの力 (張力と圧縮) を同時に測定できます。
アプリケーション
取付寸法
荷重方向
配線コード
仕様
| 仕様 | 技術 |
| 容量(N) | X:50/100/200/300/500;Y:50/100/200/300/500;Z:50/100/200/300/500/1000 |
| 定格出力 | ≒1.0mV/V |
| ゼロバランス | ±2%FS |
| 非線形性 | 0.3%FS |
| ヒステリシス | 0.2%FS |
| 再現性 | 0.2%FS |
| 干渉エラー | 0.5%FS |
| 出力への温度影響 | 0.1%FS/10℃ |
| ゼロの温度効果 | 0.1%FS/10℃ |
| 入力インピーダンス | 350±10Ω |
| 出力インピーダンス | 350±10Ω |
| 絶縁 | ≥5000MΩ/100VDC |
| 推奨励起 | 5〜12V |
| 最大励起 | 15V |
| 補正温度範囲 | -10〜40℃ |
| 使用温度範囲 | -20〜75℃ |
| 安全な過負荷 | 150%FS |
| 究極の過負荷 | 300%FS |
| ケーブルサイズ | Φ5×3000mm |
